В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.
Назначение
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 5 км от места подключения генератора.
- Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
- Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Рекомендуемые области применения
- Теплосети
- Водоканал
- Газораспределительные сети
Особенности

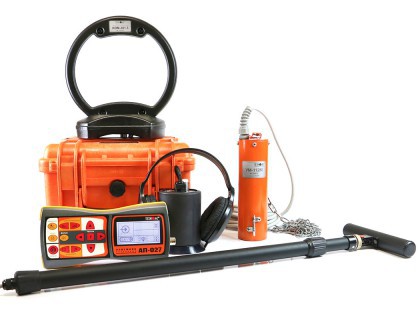

Трассотечеискатель для диагностики неметаллических и металлических трубопроводов "Успех ТПТ-522Н" – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с акустическим датчиком
- Использованием в работе генератора переменной мощности "АГ-144.1" (7,5 Вт –180 Вт) и механизма ударного "УМ-112М" (единственного в России).
- Полным отсутствием паразитных наводок на соседние объекты (трубы).
- Очень высокой точностью локализации.
Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)
2. Трассоискатель с электромагнитным датчиком
- Возможность выбора мощности от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
- Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
- Длительное время работы (до 18 часов при выборе малой мощности).
3. Течеискатель с акустическим датчиком
- высокая чувствительность акустического датчика.
Приемник "АП-027"
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик AD |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Генератор "АГ-144.1"
| Параметр | Значение | |
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «  » «SIN» «3част» «УДАР» | |
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | 220 330 140 | |
| Выходная мощность, Вт | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | От 7,5 до 120 От 45 до 180 От 18 до 72 | |
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект Сетевой блок питания | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,5 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | |
| Класс климатической защиты | IP54 | |
Электромагнитный датчик "ЭМД-247"
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Датчик акустический "AD-327"
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
Индуктивная антенна "ИЭМ-301.3"
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Механизм ударный "УМ-112"
| Параметр | Значение |
|---|---|
| Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки - | любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |
Состав комплекта
| № | Фото | Наименование | Количество |
|---|---|---|---|
| 1 |  | Трассопоисковый приемник "АП-027" | 1 шт. |
| 2 |  | Генератор "АГ-144.1" | 1 шт. |
| 3 |  | Антенна индукционная "ИЭМ-301.3" | 1 шт. |
| 4 |  | Датчик электромагнитный "ЭМД-247" | 1 шт. |
| 5 |  | Комплект акустического датчика "AD-327" | 1 шт. |
| 6 |  | Ударный механизм "УМ-112" | 1 шт. |
| 7 |  | Головные телефоны | 1 шт. |
| 8 |  | Держатель для приемника АП-027.00.010 | 1 шт. |
| 9 |  | Источник питания ENP-120-12 | 1 шт. |
| 10 |  | Кабель АГ144.02.020 | 1 шт. |
| 11 |  | Кабель AG144.02.060 | 1 шт. |
| 12 |  | Кабель АГ120.02.050 | 1 шт. |
| 13 |  | Кабель АГ105.02.020 | 1 шт. |
| 14 |  | Контакт магнитный АГ120.02.090 | 2 шт. |
| 15 |  | Штырь заземления АГ110.02.004 | 2 шт. |
| 16 |  | Крестовая отвертка | 1 шт. |
| 17 |  | Батарейки для приемника (AA) | 4 шт. |
| 18 |  | Сумка для антенны "ИЭМ-301.3" Чехол 53107 | 1 шт. |
| 19 |  | Сумка для электромагнитного датчика "ЭМД-247" Чехол 53186 | 1 шт. |
| 20 |  | Сумка для генератора "АГ-144.1" Чехол 53187 | 1 шт. |
| 21 |  | Сумка для комплекта Чехол 53183 | 1 шт. |
| 22 |  | Сумка для ударного механизма "УМ-112" Чехол 53208 | 1 шт. |
| 23 |  | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 24 |  | Руководство по эксплуатации | 3 шт. |
| 25 | | Паспорт | 1 шт. |
Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
Миниатюрный датчик с магнитным основанием и удлинительным штырем, что позволяет без труда использовать его для диагностики трубопроводов на наличие утечки в труднодоступных местах, проводить диагностику запорной арматуры.
Клещи индукционные "КИ-110/50"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50 мм.
Клещи индукционные "КИ-110/100"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 100 мм.
Клещи индукционные "КИ-110/125"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 125 мм.
Датчик контроля качества изоляции "ДКИ-117"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.
Датчик определитель дефектов коммуникаций "ДОДК-117"
Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.
Накладная рамка "НР-117"
Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.
Малогабаритный электромагнитный датчик "МЭД-127"
Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект внешнего аккумулятора для приемника "АП-027"
Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.
Комплект аккумуляторов и зарядное устройство для приемника "АП-027"
- Аккумулятор типа AA 1,2В (2850 мА) - 4 шт.
- Зарядное устройство для 4 аккумуляторов AA - 1 шт.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
;Документация
Руководство по эксплуатации приемника АП-027 (.pdf)
Руководство по эксплуатации генератора АГ-144.1 (.pdf)
Паспорт на трассотечеискатель Успех ТПТ-522Н (.pdf)
;
Трассотечеискатель "Успех ТПТ-522Н" (акустический трассопоиск)
ТПТ-522Н
Вебинар: Акустический течеискатель – простота и удобство работ!
Реальный поиск утечки
Аксессуары для выбора кабеля из пучка
Датчики дефектов изоляции ДОДК и ДКИ
Применение портативного электромагнитного датчика МЭД
Применение индукционных клещей
