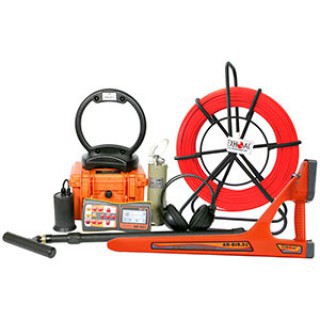

Универсальный комплект для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.
Назначение
- Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
- Поиск и трассировки неметаллических трубопроводов методом «Зонд».
- Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
- Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
- Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Рекомендуемые области применения
- Теплосети
- Сети водоснабжения
- Газораспределительные сети
- Геодезия
Особенности
Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией "Зонд" и функцией сохранения GPS/ГЛОНАСС координат "Успех ТПТ-529КАЗ" – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:
1. Акустический метод трассировки коммуникаций
При акустическом методе трассировки используется ударный механизм УМ-112. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.
2. Метод «Зонд» с использованием внутритрубного генератора
Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.
3. Активный электромагнитный метод поиска
При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.
4. Пассивный электромагнитный метод поиска
При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» - на частотах 0,04…8 кГц и «Радио» - на частотах 8 кГц…40 кГц).
5. Акустический метод поиска утечек в трубопроводах
Поиск производится с использованием комплекта акустического датчика АД-247 и приемника АП-027, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.
;Приемник "АП-027"
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Приемник "АП-019.3"
| Параметр | Значение | |
|---|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц | |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц | |
| Диапазон частот «Радио» | 8…40 кГц | |
| Частота фильтра в режиме «Зонд» | 512 Гц | |
| Динамический диапазон входных сигналов | 120 дБ | |
| Количество встроенных датчиков | 4 | |
| Максимальная чувствительность («Режим График» f0= 33кГц, некогерентные помехи +10дБ в диапазоне от 31…до 35 кГц) | 5 мкА на расстоянии 1 м | |
| Объем памяти модуля GPS | 2300 «точек» | |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») | |
| Управление чувствительностью (усилением сигнала) | Автоматическое – для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд». Автоматическое / ручное (по выбору) – для режима «2 частоты». | |
| Определение глубины залегания коммуникации | 0,01…9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» | |
| Точность определения глубины залегания | ±5% | |
| Измерение «сигнального» тока в коммуникации | 0,001….9,99А Автоматически в режиме «Трасса» | |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% | |
| Поддержка энергосберегающих (прерывистых) режимов трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) | |
| Визуальная индикация | LCD дисплей, 320х240 пикс, LED подсветка | |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора. Глубина залегания трассы. Ток сигнала. Графики уровня сигнала. Сила сигнала. Параметры настройки и управления. | |
| Звуковая индикация | Встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок. | |
| Источникпитания | 4…7 В: 4 элемента тип «С»; внешний аккумулятор (Power Bank опция). | |
| Время непрерывной работы от одного комплекта щелочных батарей | Неменее 20 часов | |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут | |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С | |
| Степень защиты корпуса | IP54 | |
| Габаритные размеры | 330 х 140 х 700 мм | |
| Вес* | 2,45 кг |
Генератор "АГ-144.1"
| Параметр | Значение | |
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «  » «SIN» «3част» «УДАР» | |
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | 220 330 140 | |
| Выходная мощность, Вт | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | От 7,5 до 120 От 45 до 180 От 18 до 72 | |
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект Сетевой блок питания | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,5 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | |
| Класс климатической защиты | IP54 | |
Электромагнитный датчик "ЭМД-247"
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Датчик акустический "АД-247"
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Индукционная антенна "ИЭМ-301.3"
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Механизм ударный "УМ-112М"
| Параметр | Значение |
|---|---|
| Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки - | любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |
Малогабаритный автономный генератор "МАГ-05"
| Параметр | Значение |
|---|---|
| Частота генерации | 512 Гц |
| Диметр генератора | 40 мм |
| Длина генератора | 160 мм |
| Вес генератора | 318±20 г |
| Диаметр троса ПУ | 6 мм |
| Длина троса ПУ | 20/40/80/100 м |
| Диаметр вспомогательного троса | 2 мм |
Состав комплекта
| № | Фото | Наименование | Количество |
|---|---|---|---|
| 1 |  | Трассопоисковый приемник "АП-019.3" | 1 шт. |
| 2 |  | Трассопоисковый приемник "АП-027" | 1 шт. |
| 3 |  | Генератор "АГ-144.1" | 1 шт. |
| 4 |  | Комплект автономного генератора МАГ-05.2.100 | 1 шт. |
| 5 |  | Антенна индукционная "ИЭМ-301.3" | 1 шт. |
| 6 |  | Датчик электромагнитный "ЭМД-247" | 1 шт. |
| 7 |  | Комплект акустического датчика "АД-247" | 1 шт. |
| 8 |  | Ударный механизм "УМ-112М" | 1 шт. |
| 9 |  | Головные телефоны | 1 шт. |
| 10 |  | Батарейки для приемника АП-019.3 | 4 шт. |
| 11 |  | Батарейки для приемника АП-027 (AA) | 4 шт. |
| 12 |  | Держатель для приемника АП-027.00.010 | 1 шт. |
| 13 |  | Источник питания для зарядки генератора АГ-144.1 | 1 шт. |
| 14 |  | Кабель для подключения нагрузки | 1 шт. |
| 15 |  | Кабель с крокодилами | 1 шт. |
| 16 |  | Кабель для подключения внешнего аккумулятора для генератора | 1 шт. |
| 17 |  | Аккумулятор и зарядное устройство для генератора МАГ-05.2.100 | 1 шт. |
| 18 |  | Контакт магнитный АГ120.02.090 | 2 шт. |
| 19 |  | Штырь заземления АГ110.02.004 | 2 шт. |
| 20 |  | Крестовая отвертка | 1 шт. |
| 21 |  | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 22 |  | CD-диск с ПО | 1 шт. |
| 23 |  | Сумка для антенны "ИЭМ-301.3" Чехол 53107 | 1 шт. |
| 24 |  | Сумка для электромагнитного датчика "ЭМД-247" Чехол 53186 | 1 шт. |
| 25 |  | Руководство по эксплуатации. Паспорт | 1 шт. |
Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
Миниатюрный датчик с магнитным основанием и удлинительным штырем, что позволяет без труда использовать его для диагностики трубопроводов на наличие утечки в труднодоступных местах, проводить диагностику запорной арматуры.
Клещи индукционные "КИ-110/50"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50 мм.
Клещи индукционные "КИ-110/100"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 100 мм.
Клещи индукционные "КИ-110/125"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 125 мм.
Датчик контроля качества изоляции "ДКИ-117"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.
Датчик определитель дефектов коммуникаций "ДОДК-117"
Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.
Датчик контроля качества изоляции "ДКИ-127"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Датчик контроля качества изоляции "ДКИ-137"
ДКИ-137 при работе совместно с приемниками АП-027 и АП-019.х предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Накладная рамка "НР-117"
Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.
Малогабаритный электромагнитный датчик "МЭД-127"
Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект внешнего аккумулятора для приемника "АП-027" и "АП-019.3"
Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.
Комплект аккумуляторов и зарядное устройство для приемника "АП-027"
- Аккумулятор типа AA 1,2В (2850 мА) - 4 шт.
- Зарядное устройство для 4 аккумуляторов AA - 1 шт.
Комплект аккумуляторов и зарядное устройство для приемника "АП-019"
- Аккумулятор типа С 1,2В (3000 мА) - 4 шт.
- Зарядное устройство для 4 аккумуляторов С - 1 шт.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
;Документация
Руководство по эксплуатации приемника АП-019 (.pdf)
Руководство по эксплуатации приемника АП-027 (.pdf)
Руководство по эксплуатации генератора АГ-144.1 (.pdf)
Паспорт на течетрассопоисковый комплект Успех ТПТ-529КАЗ (.pdf)
;
Вебинар: Акустический течеискатель – простота и удобство работ!
Инновации в трассопоиске - удобство с работой GPS\ГЛОНАСС координатами
Обзор комплекта автономного генератора МАГ-05
Реальный поиск утечки
Аксессуары для выбора кабеля из пучка
Датчики дефектов изоляции ДОДК и ДКИ
Применение портативного электромагнитного датчика МЭД
Применение индукционных клещей
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Безналичный расчет
- Оборудование поставляется только после 100% предоплаты на расчетный счет исполнителя.
- Чтобы оформить заказ Вам нужно запросить счет для оплаты у менеджера. Выписанный счет будет действовать в течении 3 (трех) банковских дней. В случае, если Вы не смогли оплатить счет в указанный срок, товар снимается с резерва.
- Все необходимые для бухгалтерии документы (оригинал счета на оплату, счет-фактура, накладная) выдаются Вам вместе с заказом при получении.
- Вы можете оплатить заказ по безналичному расчету как частное лицо путем банковского перевода у оператора в отделении банка на наш расчетный счет или по QR коду указанному на счете. Реквизиты необходимо запросить у менеджера.
- Для заказов продукции производителя ССД (из разделов Муфты ССД, Кроссы ССД, Шкафы и стойки ССД и Продукция ССД) – минимальный заказ 20 000 рублей.
- Для заказов продукции производителя 3М (продукция 3М) – минимальный заказ 20 000 рублей.
ООО «Компания 125 МКМ» осуществляет доставку оборудования в любой регион РФ.
Доставка по Москве
- Сумма заказа до 30 000 рублей (до 5 кг) – 500 рублей.
- Сумма заказа от 30 000 рублей (до 5 кг) – бесплатно.
- Доставка осуществляется с 9:00 до 18:00 в течение 1-4 дней с момента подтверждения заказа менеджером.
- Разгрузка товара не предусмотрена.
Доставка по Московской области
-
До 10 км от МКАД:
- Доставка осуществляется собственной курьерской службой.
- Стоимость доставки – 1 500 рублей.
-
От 10 км от МКАД:
- Доставка осуществляется ТК «Деловые Линии» (www.dellin.ru)
- Доставка груза до терминала ТК «Деловые Линии» в Москве .
- Доставка осуществляется с 9:00 до 18:00 в течение 1-4 дней с момента подтверждения заказа менеджером.
- Разгрузка товара не предусмотрена.
Транспортная компания (все города России):
- Доставка до терминала ТК «Деловые Линии» (www.dellin.ru) в Москве:
- Сумма заказа до 30 000 рублей (до 5 кг) – 400 рублей.
- Сумма заказа от 300 000 рублей (до 10 кг) – бесплатно.
- Услуги транспортной компании оплачивает заказчик при получении груза.
