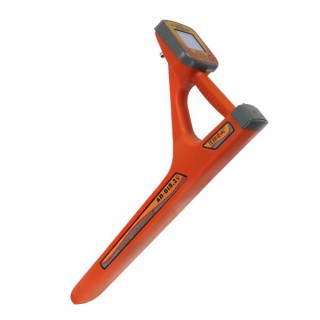

Трассопоисковый приемник "АП-019.3"

Трассировка коммуникаций с сохранением координат и параметров точек, и нанесение трассы на карту Google или Яндекс.

Назначение

• Обследование участка местности с целью поиска и трассировки коммуникаций;
• пределение глубины залегания коммуникаций;
• Определение мест пересечения и мест разветвления коммуникаций;
• Трассировка коммуникаций с сохранением координат и параметров точек, и нанесение трассы на карту Google или Яндекс;
• Трассировка неметаллических коммуникаций с использованием внутритрубного генератора;
• Определение мест повреждения (обрыв, короткое замыкание) кабелей, в том числе, при помощи  подключаемых к прибору внешних датчиков ДКИ­-117 или ДОДК-­117;
• Выбор кабеля из пучка, при помощи подключаемого к прибору внешнего датчика;
• КИ­110(105), накладной рамки НР­117;
• Проведение одновременно трассировки и поиска мест повреждения кабеля.

Возможности

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС­модуля

В меню приемника АП­019.3 добавлен новый режим ­ работа приемника с встроенным GPS/ГЛОНАСС модулем.

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника.

Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

С помощью программы MapProgram или UtilityLoc данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а так же в KML или CSV файл.

На карту можно выводить до 12 треков.

Цвет строк в таблице соответствует цвету трека на карте.

Сохраненные треки можно также просматривать на Android устройствах с помощью приложения GPX Viewer.

Трассировка неметаллических труб

Для трассировки неметаллических труб и каналов, канализационных кол­лекторов в приемнике АП­019.3 опционально реализован режим «Зонд». Трассировку проводят с использованием внутритрубного генератора, излучающего электромагнитные сигналы на частоте 512 Гц.

Для трассировки внутритрубный генератор (зонд) проталкивается в трубопровод при помощи специального троса. В точке над зондом, соответствующей максимальному уровню сигнала, возможен замер глубины расположения зонда и, соответственно, трубопровода.

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.

Режим «Трасса» - на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График» - на индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте.

Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.

Режим «График+» - при трассировке коммуникации на индикаторе приемника одновременно с графиком изменения сигнала на рабочей частоте (на рисунке – 512 Гц) отображается положение кабеля под сетевым напряжением 50Гц (60Гц);

Режим «Минимум максимум» - на индикаторе одновременно отображаются графики сигнала в режиме «минимум» и в режиме «максимум», что позволяет производить точную локализацию магистрали и поиск дефектов коммуникаций.

Режим «2-частоты». В режиме «2-частоты» реализована опция «Свой-чужой».

Режим «Зонд» (опционально) используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц.

Зонды (их также называют «маяками» или «трубопроводными передатчиками») излучают электромагнитное поле очень похожее на магнитное поле Земли.

Экран режима «Зонд».

Меню на двух языках (русский и английский).

Поддержка импульсных (энергосберегающих) режимов работы трассировочных генераторов. Подключением дополнительных внешних датчиков решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки с отображением графической и цифровой информации.
