Описание "Успех АГ-308.10Н"

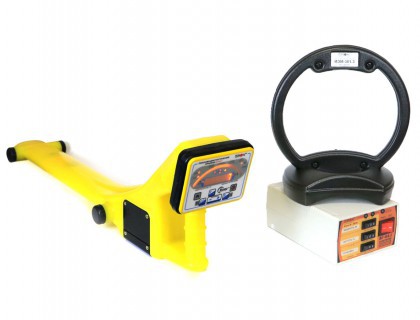

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). В составе комплекта приемник в виде моноблока со светодиодной индикацией и компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение "Успех АГ-308.10Н"
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника "АП-017"
- Современный цифровой трассопоисковый приемник-моноблок.
- Яркий светодиодный индикатор.
- Вывод значения измеренной глубины залегания на экран.
- Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц).
- Морозоустойчивый, работа при температурах до -40°С.
Особенности генератора "АГ-114.1"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Рекомендуемые области применения "Успех АГ-308.10Н"
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Приемник "АП-017"
| Параметр | Значение |
|---|---|
| Рабочие частоты пассивные, кГц | 50,100,12-24 |
| Рабочие частоты активные, Гц | 512, 1024, 1450, 8192, 8928, 9820 |
| Максимальная измеряемая глубина, м | До 10 |
| Максимальная глубина обнаружения, м | До 25 |
| Максимальное удаление от генератора, км | До 3 |
| Время непрерывной работы без подсветки (LR 11 A/час), ч | До 50 |
| Диапазон эксплуатационных температур, °С | -30 …+45 |
| Питание | 2 элемента D |
| Габариты, мм | 720x110x150 |
| Вес прибора без чехла, кг | 1,700 |
Генератор "АГ-114.1"
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,25 |
| Частота 2 | 1024 ± 0,5 |
| Частота 3 | 8192± 4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5Вт») | 5±1,25 |
| Мощность 2 («10Вт») | 10±2,5 |
| Мощность 3 («20Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5Вт») | 0,3 … 1000 |
| Мощность 2 («10Вт») | 0,3 … 500 |
| Мощность 3 («20Вт») | 0,3 … 250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач | 12 2,2 |
| Сетевой блок | 15В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Индуктивная антенна "ИЭМ-301.3"
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Состав комплекта "Успех АГ-308.10Н"
| № | Фото | Наименование | Количество |
|---|---|---|---|
| 1 |  | Приемник "АП-017Н" | 1 шт. |
| 2 |  | Генератор "АГ-114.1" | 1 шт. |
| 3 |  | Индукционная антенна "ИЭМ-301.3" | 1 шт. |
| 4 |  | Источник питания AG114М.02.020 | 1 шт. |
| 5 |  | Кабель АГ120.02.020 | 1 шт. |
| 6 |  | Кабель АГ120.02.030 | 1 шт. |
| 7 |  | Кабель АГ105.02.020 | 1 шт. |
| 8 |  | Контакт магнитный АГ120.02.090 | 2 шт. |
| 9 |  | Штырь заземления АГ110.02.004 | 2 шт. |
| 10 |  | Сумка для индукционной антенны "ИЭМ-301.3" Чехол 53107 | 1 шт. |
| 11 |  | Сумка для генератора "АГ-114.1" Чехол 53163 | 1 шт. |
| 12 |  | Сумка для приемника Чехол 53188 | 1 шт. |
| 13 |  | Сумка для комплекта Чехол 53222 | 1 шт. |
| 14 |  | Руководство по эксплуатации. Паспорт | 1 шт. |
Клещи индукционные "КИ-110/50"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50 мм.
Клещи индукционные "КИ-110/100"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 100 мм.
Клещи индукционные "КИ-110/125"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 125 мм.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
