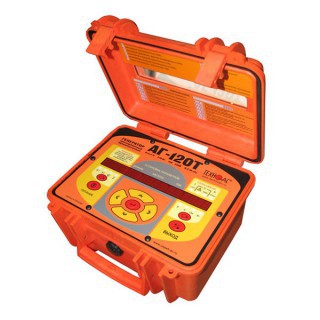

Генератор трассировочный "АГ-120Т"

Мультичастотный портативный генератор для электромагнитного и акустического методов трассопоиска.

Модернизация трассировочного генератора АГ-120Т

Мы постоянно работаем над повышением технических и эксплуатационных характеристик приборов. В январе 2021 разработчиками ТЕХНО-АС успешно внедрена аппаратно-программная модернизация генератора АГ-120Т. В генераторе обновлена элементная база электроники и программное обеспечение. Новая версия программного обеспечения усовершенствовала алгоритмы работы, зарядки, управления и индикации генератора.

Приобретая наши трассопоисковые комплекты серии «Атлет», вы получаете обновленную модель генератора, значительно превосходящую старую по техническим и эргономическим характеристикам!

Назначение

Генератор АГ-120Т предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).

Максимальная мощность генератора от 120 Вт до 270 Вт (в зависимости от выбранных режимов работы).

Прибор не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес.

Применение генератора

• Проводить трассировку коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом (металлические и НЕМЕТАЛЛИЧЕСКИЕ трубопроводы).
• Осуществлять высокоэффективный поиск мест повреждения кабеля.
• Проводить диагностику газопроводов и определять места повреждения изоляции защитных покрытий.
• Работать с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц

Особенности

• Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
• Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
• Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
• Высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
• Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
• Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
• Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой).

Состав комплекта

№	Фото	Наименование	Количество
1		Генератор "АГ-120Т"	1 шт.
2		Кабель АГ120.02.020	1 шт.
3		Кабель АГ120.02.050	1 шт.
4		Кабель АГ105.02.020	1 шт.
5		Источник питания ENP-240-12	1 шт.
6		Индукционная антенна "ИЭМ-301.3"	1 шт.
7		Кабель AG120.02.060	1 шт.
8		Контакт магнитный АГ120.02.090	2 шт.
9		Штырь заземления АГ110.02.004	2 шт.
10		Крестовая отвертка	1 шт.
11		Руководство по эксплуатации	1 шт.
12		Паспорт	1 шт.

Документация

Руководство по эксплуатации генератора трассировочного АГ-120Т (.pdf)

Паспорт на генератор трассировочный АГ-120Т (.pdf)
