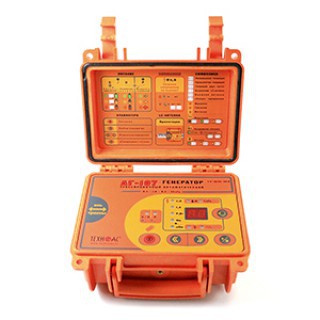

Генератор трассировочный "АГ-107"

Новинка

Назначение

Генератор АГ-107 предназначен для создания переменного тока в электропроводящих коммуникациях при электромагнитном методе трассопоиска.

Особенности генератора

Главной отличительной особенностью являются небольшие масса и габариты устройства при высокой выходной мощности.

Генератор АГ-107 имеет встроенный аккумулятор на базе легких высокоемких литий-железофосфатных (LiFePO4) элементов с низким саморазрядом, габариты 216х180х105 мм, вес 1,8 кг и обеспечивает следующие максимальные выходные параметры:

• выходная мощность в непрерывном режиме работы 30 Вт;
• выходная мощность в прерывистом режиме работы 60 Вт;
• выходное напряжение 60 В;
• ток 5 А.

В генераторе АГ-107 применен интерфейс управления аналогичный генератору АГ-105.

В генераторе реализованы:

• четыре частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
• непрерывный, импульсный и двухчастотный режимы генерации;
• встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
• возможность подключения внешней передающей антенны и индукционных клещей;
• встроенный «мультиметр» отображающий, по выбору оператора, напряжение питания или выходные параметры: ток, мощность, напряжение, сопротивление нагрузки;
• возможность работы от внешнего аккумулятора или от сети  ~220 В.

Генератор может работать от внешнего источника питания 10...25 В.

Генератор имеет защиту от воздействия напряжений до 400 В при подключении к коммуникации и от превышения допустимого напряжения внешнего питания.

Степень защиты корпуса - кейса IP65 полностью исключает проникновение внутрь пыли и струй воды при открытой крышке.

Правила хранения генератора

Перед длительным хранением генератора необходимо произвести зарядку его встроенного аккумулятора.

Хранить генератор необходимо в сухом месте при температуре +5°С…+30°С, каждые 12 месяцев производить подзарядку.

Состав комплекта

№	Фото	Наименование	Количество
1		Генератор "АГ-107"	1 шт.
2		Устройство зарядное АГ107.02.010	1 шт.
3		Кабель внешнего питания АГ120.02.020	1 шт.
4		Кабель выходной АГ120.02.050	1 шт.
5		Штырь заземления АГ110.02.004	2 шт.
6		Контакт магнитный АГ120.02.090	2 шт.
7		Руководство по эксплуатации	1 шт.
8		Паспорт	1 шт.

Документация

Руководство по эксплуатации генератора трассировочного АГ-107 (.pdf)

Паспорт на генератор трассировочный АГ-107 (.pdf)
