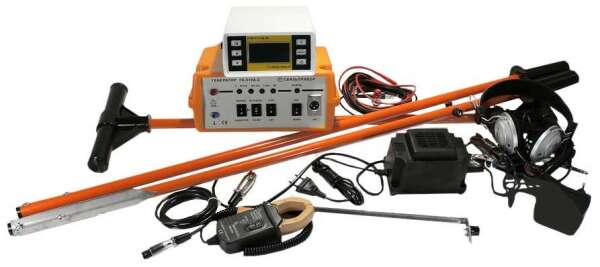

Связьприбор ПОИСК-410 Мастер (2) - комплект трассо-дефектоискателя (с дефектоискателем М310)

Артикул: POISK-410(2)

114 560 руб./шт

Варианты цен

114 560 руб./шт

Подробности

В наличии

В корзину

Купить в 1 клик

Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽

Цена включает НДС 22%

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер (2) состоит из приёмника, генератора и дефектоискателя. Трассо-дефектоискатель может работать в активном (при подключении генератора МК310 (ГК-310А-2)) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Дефектоискатель М310 применяется для определения места повреждения оболочки волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее контактным методом.

Особенности СВЯЗЬПРИБОР ПОИСК-410 Мастер (2)

В комплект поставки входит приёмник ПОИСК-410 Мастер, генератор МК310 (ГК-310А-2) и дефектоискатель М310
Конструкция приёмника: моноблок с графическим LCD-дисплеем
Работа на частотах от 10 до 20000 Гц в пассивном режиме
Работа на частотах 273,5 Гц и 2 187,5 Гц в активном режиме (в комплекте с генератором МК310 (ГК-310А-2))
Дополнительная частота для фазового поиска: 6 562,5 Гц
Дополнительная частота для генератора ЛИС: 26 250 Гц
Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
Особенности генератора МК310 (ГК-310А-2):
- рабочие частоты: 2187,5 Гц и 273,5 Гц
- работа на высокой, низкой или одновременно на двух частотах
- автоматическое согласование и авторегулировка мощности до 10 Вт
- режим фиксированной мощности 2 Вт
- работа от 220 В или источника постоянного тока 12 В
- встроенный индуктор для бесконтактного подключения в полевых условиях.
Поиск дефектов изоляции осуществляется с помощью дефектоискателя М310, а отбор кабеля в пучке с помощью клещей КО-29
Методы для отыскания повреждения изоляции кабеля с помощью дефектоискателя М310:
- контактный (штыри) – высокочувствительный поиск повреждений до 1 МОм
- фазовый двухчастотный (бесконтактный) – поиск повреждений в дополнение к контактному
- «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты)
- клещи-отборник КО-29 на частоте 273 Гц ищет утечки "воздушки" и в зданиях/колодцах.

Комплект поставки

Приемники:

Приемник ПОИСК-410 Мастер - 1 шт.
Приемник М310 - 1 шт.
Руководство по эксплуатации - 2 шт.
Сумка для приемника М310 - 1 шт.
Сетевой адаптер 12 В - 2 шт.
Аккумуляторные батареи LiFePo, тип«18650» для М310 (встроены в прибор) - 4 шт.
Аккумуляторные батареи Ni-Mh типа «АА» для ПОИСК-410 Мастер - 6 шт.

Отборники:

Емкостный отборник пар - 1 шт.
Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

Контактный штырь - 2 шт.
Провод для подключения контактных штырей - 1 шт.
Сумка для контактных штырей - 1 шт.

Генератор:

Генератор МК310 (ГК-310А-2) (АКБ встроена) - 1 шт.
Провод для подключения генератора к нагрузке - 2 шт.
Сетевой адаптер - 1 шт.
Магнитный контакт - 1 шт.
Штырь заземления - 1 шт.
Крокодилы - 2 шт.
Руководство по эксплуатации - 1 шт.
Сумка для переноски генератора - 1 шт.

Технические характеристики приемника ПОИСК-410 Мастер

Параметр	Значение
Активные частоты	2187,5 ± 1 Гц 273,5 ± 0,5 Гц
Дополнительная частота для фазового поиска	6562,5 ± 3 Гц
Дополнительная частота для генератора ЛИС	26 250 Гц ± 12 Гц
Частоты, задаваемые пользователем	200 - 3999 Гц
Полоса пропускания по уровню –3 дБ (не более): для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц	45 Гц 15 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины	±5% + 0,1 м
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением1	0 – 10 кОм
Полоса пропускания без фильтра	10 ÷ 20 000 Гц
Питание	аккумуляторы типа АА, Ni-Mh - 6 шт.
Время непрерывной работы при использовании аккумуляторов с ёмкостью 2100 mА/ч2	не менее 17 ч
Потребляемая мощность (не более)	1,2 Вт
Время зарядки аккумуляторной батареи (не более)	4 ч
Температура эксплуатации	от -20 до +40 °С
Габаритные размеры прибора	257х88х685 мм
Масса прибора (включая аккумуляторную батарею, без сумки)	1,9 кг

Примечания:

1 Двухчастотные (бесконтактные) методы.

2 Время работы приведено для окружающей температуры выше +5°С. При снижении температуры LCD дисплей автоматически подогревается и время работы снижается в соответствии с температурой.

Технические характеристики приемника M310

Параметр	Значение
Активные частоты	273,5 ± 0,5 Гц 2187,5 ± 1 Гц 6562,5 ± 3 Гц 26 250 Гц ± 12 Гц
Частоты, задаваемые пользователем	200 - 35 000 Гц
Полоса пропускания по уровню –3 дБ (не более): для частоты 26 250 Гц для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц	150 Гц 45 Гц 15 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины1	±5% + 10 см
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением2	0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР»)	10 - 26 000 Гц
Питание	встроенные аккумуляторы LiFePo, тип«18650» (4 шт.)
Время непрерывной работы без подогрева	не менее 20 ч
Потребляемая мощность, без подогрева	не более 1,2 Вт
Время зарядки аккумуляторных батарей	не более 4 ч
Температура эксплуатации	от -20 до +50°С
Габаритные размеры приемника (без сумки)	135 х 80 х 150 мм
Вес приемника (с аккумуляторными батареями)	0,65 кг
Габаритные размеры антенны	780 х 230 х 40 мм
Вес антенны	0,65 кг

Примечания:

1 Точность достигается после проведения настройки измерения глубины (раздел «ПРОВЕРКА ПРИБОРА»).

2 Контактный метод.

Технические характеристики генератора МК310 (ГК-310А-2)

Параметр	Значение
Рабочие частоты генератора	2187,5 ± 1 Гц 273,5 ± 0,5 Гц
Периодичность характерного сигнала	1,18 с
Длительность паузы	0,29 с
Диапазон автоматического согласования с сопротивлением нагрузки	1 - 1000 Ом
Выходная мощность (не менее): при сопротивлении нагрузки 1000 Ом при сопротивлении нагрузки 50 Ом	«10 ВТ»1 10 Вт 2 Вт	«2 ВТ»1 2 Вт 0,4 Вт
Время непрерывной работы от встроенного аккумулятора в режиме «ВЧ-ПАУЗА» (не менее): при сопротивлении нагрузки 1000 Ом при сопротивлении нагрузки 50 Ом	«10 ВТ»1 3 ч 8 ч	«2 ВТ»1 8 ч 8 ч
Время зарядки встроенного аккумулятора (не более)	12 ч
Электропитание: от сети переменного напряжения от встроенного аккумулятора	50 Гц 220 В ± 20% 12 В, 4,5 А/ч
Температура эксплуатации	от -20 до +50 °С
Габаритные размеры (без сумки)	238х101х185 мм
Габаритные размеры (с сумкой)	340х230х125 мм
Масса прибора (включая аккумуляторную батарею, без сумки)	3 кг
Масса прибора (включая аккумуляторную батарею и сумку)	4,9 кг

Примечание:

1 Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.
