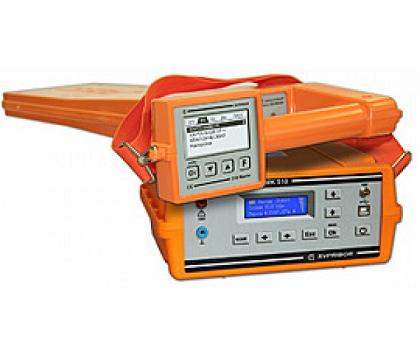

СВЯЗЬПРИБОР ПОИСК 510 MASTER (2) - комплект трассо-дефектоискателя с генератором МК-510 и дефектоискателем M310

Артикул: POISK-510(2)

126 100 руб./шт

Варианты цен

126 100 руб./шт

Подробности

В наличии

В корзину

Купить в 1 клик

Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽

Цена включает НДС 22%

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК 510 MASTER (2) состоит из приёмника, генератора и дефектоискателя. Трассо-дефектоискатель может работать в активном (при подключении генератора МК510) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Дефектоискатель М310 применяется для определения места повреждения оболочки волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее контактным методом.

Особенности СВЯЗЬПРИБОР ПОИСК 510 MASTER (2)

В комплект поставки входит приёмник 510 MASTER, генератор МК510 и дефектоискатель М310
Приёмник 510 Master представляет собой удобный компактный моноблок с LCD-дисплеем
Генератор МК-510 обладает:
- широким диапазоном рабочих частот - от 250 до 35000 Гц
- возможностью регулировки выходной мощности - до 10 Вт
- гармоническим выходным сигналом
- внутренним индуктором для бесконтактного подключения к линии
- встроенным аккумулятором
Работа на частотах от 200 Гц до 26 кГц в пассивном режиме
Работа на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в активном режиме (в комплекте с генератором МК510)
Работа на любой частоте в диапазоне от 200 до 35 000 Гц (с применением стороннего генератора сигналов)
Дефектоискатель состоит из комплекта контактных штырей и позволяет находить повреждения оболочек волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее

Входящие в комплект индуктивный и ёмкостный отборники позволяют проводить отбор кабеля и жил
Поиск дефектов изоляции осуществляется с помощью дефектоискателя М310, а отбор кабеля в пучке с помощью клещей КО-29
Методы для отыскания повреждения изоляции кабеля с помощью дефектоискателя М310:
- контактный (штыри) – высокочувствительный поиск повреждений до 1 МОм
- фазовый двухчастотный (бесконтактный) – поиск повреждений в дополнение к контактному
- «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты)
- клещи-отборник КО-29 на частоте 273 Гц ищет утечки "воздушки" и в зданиях/колодцах
Поиск трассы и ее обнаружение оператор проводит, ориентируясь на изображения на экране и на звуковые сигналы (задействуются головные телефоны и встроенный излучатель)

Комплект поставки

Приемники:

Приемник 510 Master - 1 шт.
Приемник М310 - 1 шт.
Руководство по эксплуатации - 2 шт.
Сумка для приемника М310 - 1 шт.
Сетевой адаптер - 2 шт.
Аккумуляторные батареи LiFePo, тип«18650» для М310 (встроена в прибор) - 4 шт.
Аккумуляторные батареи Ni-Mh типа «АА» для 510 Master - 6 шт.

Отборники:

Емкостный отборник пар - 1 шт.
Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

Контактный штырь - 2 шт.
Провод для подключения контактных штырей - 1 шт.
Сумка для контактных штырей - 1 шт.

Генератор:

Генератор МК510 (АКБ встроена) - 1 шт.
Провод для подключения генератора к нагрузке - 2 шт.
Сетевой адаптер - 1 шт.
Магнитный контакт - 1 шт.
Штырь заземления - 1 шт.
Крокодилы - 2 шт.
Руководство по эксплуатации - 1 шт.
Сумка для переноски генератора - 1 шт.

Технические характеристики приёмника 510 MASTER

Параметр	Значение
Активные частоты	273,5 ± 1 Гц 2187,5 ± 1 Гц 6562,5 ± 3 Гц 26 250 ± 12 Гц
Частоты, задаваемые пользователем	200 - 35 000 Гц
Полоса пропускания по уровню –3 дБ: для частоты 26 250 Гц для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц	150 Гц 45 Гц 15 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины	±5% + 0,1 м
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением	0 – 10 кОм
Полоса пропускания без фильтра, режим «СПЕКТР»	10 - 26 000 Гц
Питание: OLED версия LCD версия	аккумуляторы типа АА, Ni-Mh - 4 шт. аккумуляторы типа АА, Ni-Mh - 6 шт.
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч: OLED версия LCD версия	13 ч 17 ч
Потребляемая мощность, без подогрева	не более 1,2 Вт
Время зарядки аккумуляторных батарей	4 ч
Температура эксплуатации	от -20 до +40°С
Габаритные размеры	257 х 88 х 685 мм
Вес (с аккумуляторами)	2 кг

Технические характеристики приемника M310

Параметр	Значение
Активные частоты	273,5 ± 0,5 Гц 2187,5 ± 1 Гц 6562,5 ± 3 Гц 26 250 Гц ± 12 Гц
Частоты, задаваемые пользователем	200 - 35 000 Гц
Полоса пропускания по уровню –3 дБ (не более): для частоты 26 250 Гц для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц	150 Гц 45 Гц 15 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины1	±5% + 10 см
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением2	0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР»)	10 - 26 000 Гц
Питание	встроенные аккумуляторы LiFePo, тип«18650» (4 шт.)
Время непрерывной работы без подогрева	не менее 20 ч
Потребляемая мощность, без подогрева	не более 1,2 Вт
Время зарядки аккумуляторных батарей	не более 4 ч
Температура эксплуатации	от -20 до +50°С
Габаритные размеры приемника (без сумки)	135 х 80 х 150 мм
Вес приемника (с аккумуляторными батареями)	0,65 кг
Габаритные размеры антенны	780 х 230 х 40 мм
Вес антенны	0,65 кг

Примечания:

1 Точность достигается после проведения настройки измерения глубины (раздел «ПРОВЕРКА ПРИБОРА»).

2 Контактный метод.

Технические характеристики генератора МК510

Стандартные частоты генератора	273,4 ± 0,5 Гц 2187,5 ± 1 Гц 6562,5 ± 2 Гц 26 250 ± 3 Гц
Диапазон рабочих частот генератора	250 - 35 000 Гц
Диапазон автоматического согласования с сопротивлением нагрузки	1 - 500 Ом
Максимальная выходная мощность при сопротивлении нагрузки 50-500 Ом: в диапазоне частот 250 - 10 000 Гц в диапазоне частот 10 - 20 кГц в диапазоне частот 20 - 35 кГц	10 ± 1 Вт 5 ± 0,5 Вт 3 ± 0,5 Вт
Питание	от сети переменного напряжения (50 Гц, 220 В ± 20%) от встроенного аккумулятора (12 В, 4,5 А/ч)
Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности	3 ч
Время зарядки встроенного аккумулятора	6 ч
Температура эксплуатации	-20 ... +50°С
Габаритные размеры (без сумки)	233 х 102 х 176 мм
Габаритные размеры (с сумкой)	340 х 230 х 125 мм
Вес (включая аккумуляторную батарею, без сумки)	3 кг
Вес (включая аккумуляторную батарею и сумку)	4,9 кг
