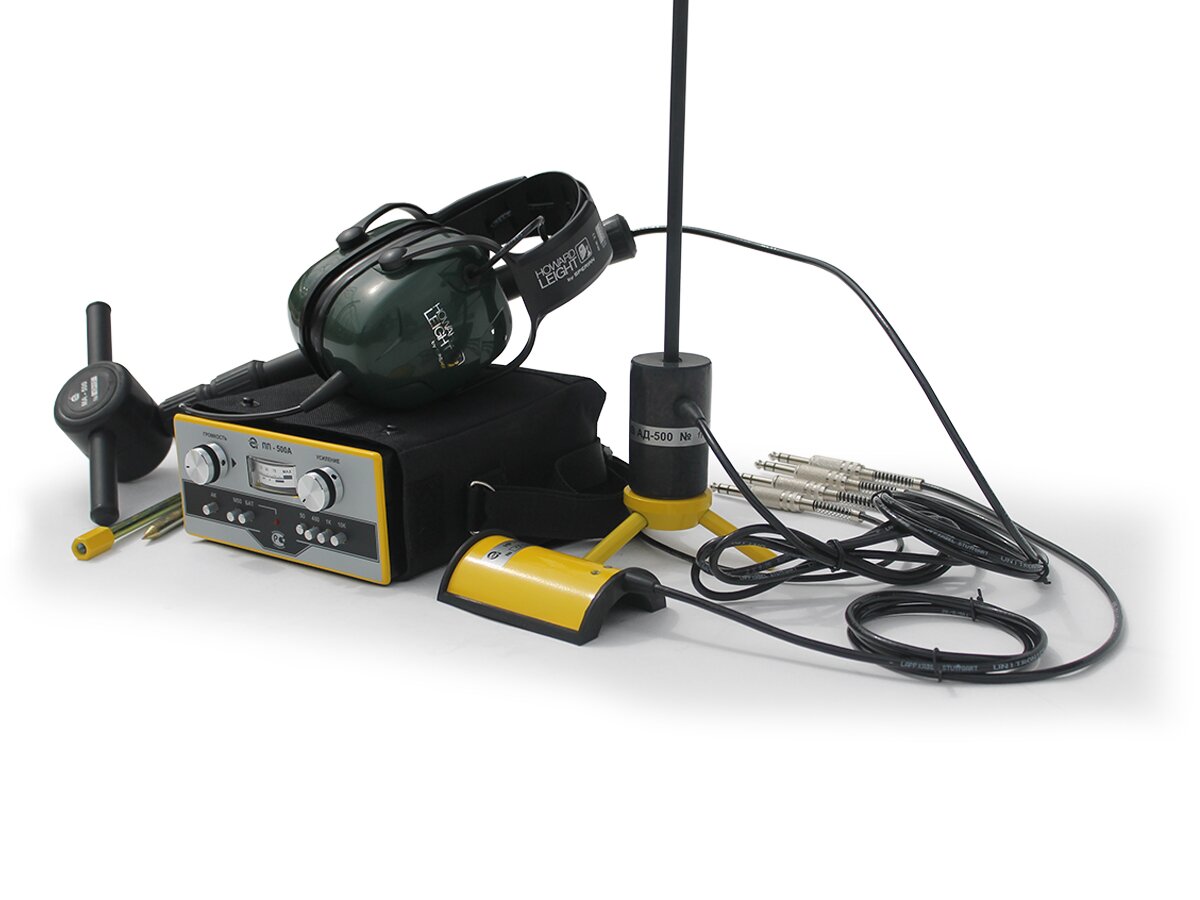

ПП-500А Приемник поисковый(без принадлежностей)

Приемник поисковый ПП-500А предназначен для поиска трасс (ПТ) и мест повреждения силовых кабелей индукционным (ИМ) и акустическим (АМ) методами. При ИМ используется совместно с генератором ГП-500(ГП-100) любой модификации и обеспечивает бесподстроечный прием сигнала на частотах генератора.

Назначение:

• точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
• точное определение трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
• определение глубины залегания кабелей (коммуникаций);

Приемник оснащен функцией трассоискателя с параметрами, аналогичными ППТ-1А, и используется в составе комплектов семейств КП-100K, КП-500K.

Область применения:

• городское, промышленное и коммунальное электроснабжение;
• электротранспорт;
• строительство.

Особенности:

• Богатый набор аксессуаров
• Оценка уровня сигнала - по громкости в телефонах и стрелочному индикатору
• Возможность поиска трассы в пассивном режиме
• Тумблер оперативного отключения прослушивания
• Время непрерывной работы от встроенной аккумуляторной батареи (АБ) не менее 100ч
• Имеется режим блокировки питания (БП), предотвращающий недопустимый разряд АБ. Режим включается автоматически при уменьшении напряжения питания на 5 %. Ток, потребляемый от АБ в этом режиме, не более 50 мкА
• Предусмотрены контроль состояния АБ по стрелочному индикатору и световая индикация режима БП
• Заряд АБ осуществляется от внешнего зарядного устройства (без извлечения АБ из приёмника) по методу IU DIN41773 . Величина зарядного тока - 0,1 А. Время заряда - не более 15 ч. Окончание заряда фиксируется световой индикацией на зарядном устройстве
• Предусмотрены дополнительные режимы: “высокой разборчивости” при ПТ и режим с шумоподавлением при ИМ
• Рабочее положение приёмника - произвольное

Принцип работы:

Назначение органов управления на передней панели приемника:

• кнопки:
  - БАТ - контроль состояния АБ;
  - 50, 480, 1к, 10к - включение индукционного канала приема на соответствующей частоте (50 - режим ПТ, остальные при поиске повреждений);
  - АК - включение акустического канала приёма;
  - М50 - включение дополнительных режимов;
• светодиод БАТ - индикация разряда АБ и включения режима сохранения АБ (загорается при нажатой кнопке БАТ);
• регулятор УСИЛЕНИЕ - изменение усиления в тракте приема для всех режимов. Усиление устанавливается таким образом, чтобы стрелка индикатора находилась в пределах 0,5...0,75 шкалы индикатора. Зона МАХ индикатора соответствует перегрузке тракта приемника;
• регулятор ГРОМКОСТЬ - изменение громкости прослушивания в телефонах и включение (выключение) приемника.

Телефоны, магнитная антенна (или накладная рамка), акустический датчик подключаются к разъемам ТЛФ, МА, АД соответственно, расположенным на задней стенке приемника . Там же расположен тумблер оперативного отключения прослушивания.

Заряд АБ осуществляется через гнездо (на задней стенке). Заряд производить при окружающей температуре 20±5? в следующем порядке:

• вставить зарядное устройство в розетку сети 220 В / 50 Гц (должен гореть светодиод зарядного устройства);
• подсоединить шнур зарядного устройства к приемнику (положение органов управления приемника - произвольное, телефоны отключены), светодиод должен погаснуть;
• заряд вести до загорания светодиода, после чего отсоединить шнур зарядного устройства от приемника и вынуть его из розетки.

ПРИМЕЧАНИЕ. Запрещается оставлять подключенным к приемнику обесточенное зарядное устройство.
