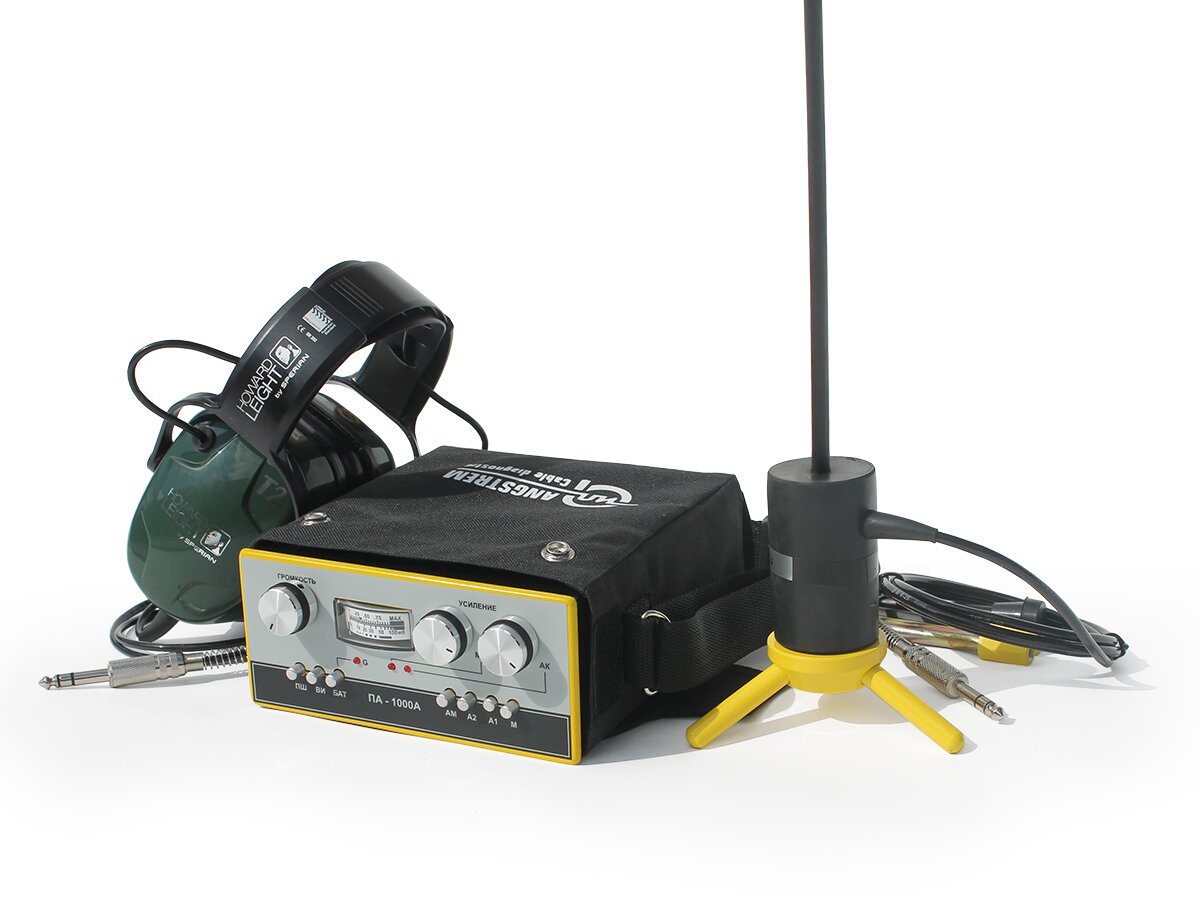

ПА-1000А Приемник акустический

Приемник акустический ПА-1000А предназначен для поиска и точной окончательной локализации повреждений силовых кабелей акустическим методом. Используется совместно с импульсным ударным высоковольтным генератором.

Область применения:

• городское, промышленное и коммунальное электроснабжение;
• электротранспорт;
• строительство.

Особенности:

• Оценка уровня сигналов - по громкости в телефонах и стрелочному индикатору.
• Приемник позволяет оценить расстояние до места повреждения по времени распространения акустического сигнала. Определение места повреждения возможно по результатам двух замеров (при известной трассе кабельной линии), или трех замеров (при неизвестной трассе).
• Имеется режим шумоподавления.
• Имеется режим блокировки питания (БП), предотвращающий недопустимый разряд аккумулятора.
• Контроль состояния АБ по стрелочному индикатору и световая индикация режима БП.
• Рабочее положение приёмника - произвольное.

Принцип работы:

Кнопки:

• А1, А2, М, АМ – включение режимов прослушивания соответствующих каналов;
• ВИ - переключение индикатора из режима измерения уровня сигнала в режим индикации времени задержки;
• ПШ - включение режима шумоподавления;
• БАТ (без фиксации) - контроль состояния АБ.

Cветодиоды:

• G – индикация недопустимого разряда АБ и включения режима БП (загорается при нажатой кнопке БАТ)
• АК – индикация срабатывания акустического канала А2
• МК – индикация срабатывания индукционного канала М.

Регуляторы:

• УСИЛЕНИЕ АК (МК) – изменение усиления в каналах А1, А2 и М соответственно;
• ГРОМКОСТЬ – изменение громкости прослушивания, совмещен с включением питания, не влияет на показания индикатора выхода.

Стрелочный индикатор обеспечивает отображение:

• при нажатой кнопке ВИ – значения ?t;
• при нажатой кнопке БАТ – величины напряжения АБ. В остальных случаях - уровня сигнала включенного канала.

Зоны МАХ индикатора соответствуют перегрузке трактов приемника, зона БАТ – нормальному состоянию АБ. Сброс памяти ?t осуществляется при отжатой кнопке ВИ.

Гнезда:

• ВХОД АД (на задней стенке) – для подключения акустического датчика (АД);
• ТЛФ (на задней стенке) – для подключения телефонов.
• (на аккумуляторном отсеке) – для подключения зарядного устройства.

Тумблер ТЛФ (на задней стенке) – для оперативного отключения прослушивания.
