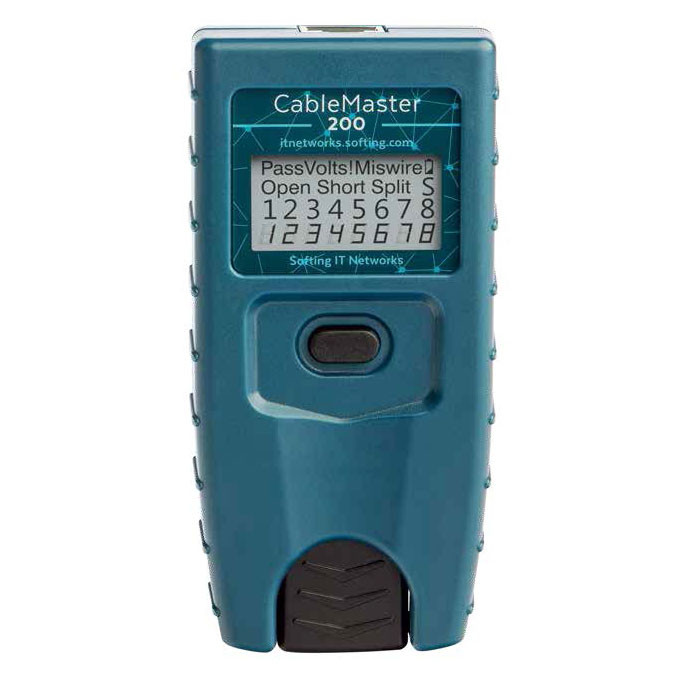

Softing CableMaster 200 (CM200) - тестер витой пары RJ45

Тестер витой пары Softing CableMaster 200 выполняет проверку LAN кабеля с разъемами RJ45 на целостность жил и экрана, обрывы, короткие замыкания, перепутанные и расщепленные пары. Результат измерений выводится на LCD экран, который намного быстрее и чётче даст представление о состоянии линии чем светодиоды стандартных тестеров витой пары. Для определения схемы разводки проводников (правильность обжатия) используется удаленный идентификатор, входящий в комплект. Чтоб снизить вероятность утери этой важной части прибора, производитель предусмотрел возможность ее фиксации внутри корпуса устройства. Тестер CableMaster 200 оснащен генератором тонального сигнала, который служит для идентификации нужного кабеля из пучка, или поиска порта на патч панели. Для этой операции понадобиться дополнительный индуктивный щуп PS-CT15 (в комплект не входит).

Возможности тестера витой пары Softing CableMaster 200:

• Разъем RJ45 на тестере и удаленной части
• Определение обрыва, перепутанных пар, короткого замыкания
• Определение расщепленных пар (Split)
• Определение Cross Over кабеля
• Генератор тонального сигнала для прозвонки кабеля
• Автоматическое отключение генератора после 30 мин работы
• LCD экран, 4-х строчный, черно-белый
• Индикатор низкого заряда батарей
• Предупреждение о наличии напряжения на линии
• Удаленный идентификатор закрепляемый в корпусе прибора
• Поддержка номерных удаленных идентификаторов RJ45, № 1-5 (в комплекте)
• Прочный корпус с рифлеными боковинами
• Защита от входного напряжения: 66V DC или 55V AC
• Время работы от батарей: 80 часов
• Очень компактный размер

Комплектация тестера витой пары Softing CableMaster 200:

1. Тестер витой пары.
2. Удаленный идентификатор для определения распиновки разъема RJ45.
3. Удаленные номерные идентификаторы RJ45, № 1-5 (5 шт).

Полная сравнительная таблица тестеров Softing серии CableMaster:

	CableMaster 200	CableMaster 500	CableMaster 600	CableMaster 800
Разъемы для подключения	RJ45	RJ45, 11, Coax	RJ45, Coax	RJ45, Coax
Связь с компьютером, генерация отчетов			+	+
Измерение расстояния до замыкания жил			+	+
Графическая распиновка в реальном цвете			+	+
Измерение длины кабеля		+	+	+
Измерение расстояния до обрыва кабеля и пар		+	+	+
Цифровая схема распиновки проводов T568A/B	+	+	+	+
Определение обрыва и замыкания проводов	+	+	+	+
Определение перепутанных и расщепленных пар	+	+	+	+
Распознавание кросс-кабеля (crossover)	+	+	+	+
Отбор нужного кабеля, поиск портов патч-панели и розеток пользователя:
Тональный генератор для отбора кабеля	+	+	+	+
Функция зажигания LED порта коммутатора		+	+	+
Поддержка идентификаторов распиновки RJ45	№ 1	№ 1-8	№ 1-8	№ 1-8
Поддержка номерных идентификаторов RJ45	№ 1-5	№ 1-20	№ 1-20	№ 1-20
Поддержка номерных идентификаторов Coax		№ 1-19	№ 1-19	№ 1-19
Тестирование активной сети Ethernet:
Индикация активной сети 10/100/1000 Base-T			+	+
Тестирование PoE с нагрузкой (IEEE 8023 af/at)			+	+
Конфигурация сети (подключенные устройства)				+
Ping - тест на один или список адресов				+
IPv4 и IPv6 - поддержка протоколов				+
DHCP/DNS - тестирование серверов				+
TCP/UDP - тестирование подключения				+
CDP/LLDP/NDP и VLAN - идентификация				+
Особенности:
Дисплей	ч.б.	ч.б.	цветной	цветной
Подсветка экрана		+	+	+
Протестирован на падение с высоты 1.2 м			+	+
Встроенный в корпус LED фонарь		+
Звуковой сигнал прохождения теста		+
Резиновые накладки или бампер на корпусе		+	+	+
Защита от входного напряжения	+	+	+	+
Автоматическое отключение питания	+	+	+	+
Индикатор низкого заряда батарей	+	+	+	+
Время работы от батарей	80 часов	425 часов	20 часов	20 часов
Питание	LR44 - 4 шт	“Крона”	АА - 6 шт	АА - 6 шт
Комплект поставки:
Тестер кабеля	+	+	+	+
Идентификатор схемы распиновки коннектора	1 шт	1 шт (№ 1)	1 шт (№ 1)	1 шт (№ 1)
Номерные удалённые идентификаторы	5 шт (№ 1-5)
Коаксиальный F-адаптер		+
Патч корд RJ-45 - RJ-45			2 шт	2 шт
Micro USB кабель			+	+
Сумка			+	+
