Fluke Networks CIQ-KIT - расширенный набор кабельного тестера CableIQ

Fluke Networks CIQ-KIT - тестер для квалификации и устранения неисправностей в медных кабелях. Это устройство позволяет подтвердить, обеспечивают ли существующая линия достаточную пропускную способность для VoIP, стандартов 10/100 Ethernet или Gigabit Ethernet. CableIQ может работать с витой парой, коаксиальным и аудио кабелем.

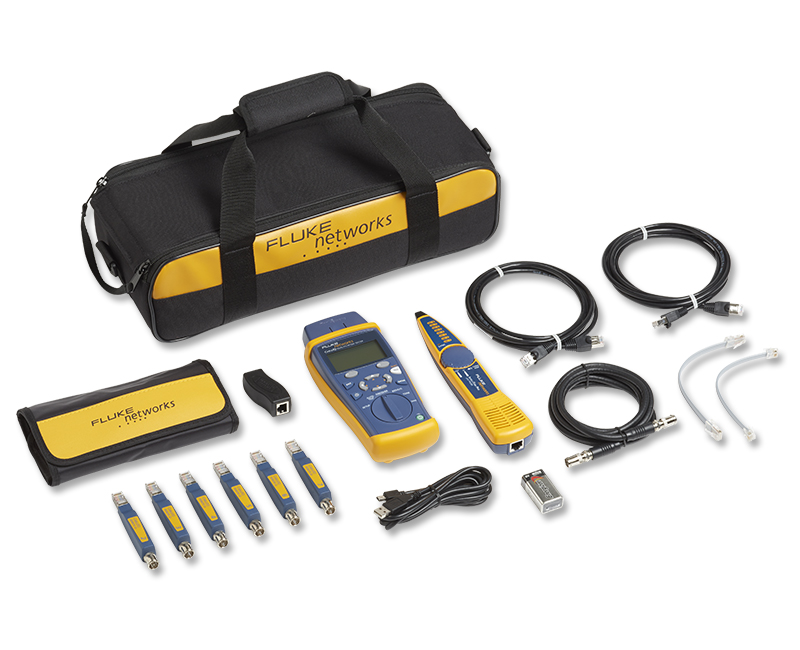

Комплект поставки CIQ-KIT:

• Тестер CableIQ с ответной частью – 1шт.
• Компакт-диск с ПО CableIQ Reporter и инструкцией пользователя – 1шт.
• Щуп IntelliTone 200 – 1шт.
• Удаленные идентификаторы № 2-7 – всего 6шт.
• Патч-корд RJ45-RJ45 – 2шт.
• USB-кабель – 1шт.
• Коаксиальный адаптер типа F – 1шт.
• Коаксиальный патч-корд 75 Ом – 1шт.
• Универсальный проходной адаптер RJ45/11 – 1шт.
• Патч-корд RJ11 – 1шт.
• Батарейки типа «AA» - 4шт.
• Маленький чехол для аксессуаров – 1шт.
• Большая мягкая сумка для переноски – 1шт.

Функциональные возможности Fluke Networks CableIQ:

• Связь с компьютером и генерация отчетов
• Проверка потенциально возможной скорости линии (10/100/1000 Base-T и VoIP)
• Тестирование витой пары, телефонных и коаксиальных кабелей
• Определение обрыва, короткого замыкания, перепутанных пар и жил
• Измерение длины кабеля и расстояния до повреждения
• Идентификация типа соединения 10/100/1000 Base T
• Определение наличие Power of Ethernet (PoE)
• Определение типа оборудования на дальнем конце (ПК, коммутатор, телефон)
• Отображение состояния сетевых устройств
• Цифровой и аналоговый генератор для идентификации кабеля или порта*
• Тестирование патч-кордов
• Индикатор низкого заряда батареи
• Защитный резиновый чехол
• Совместимость с индуктивными щупами Intelli Tone Probe (щуп входит в комплект)

* Трассировка и идентификация кабеля возможна при использовании индуктивного щупа IntelliTone Probe (входит не во все комплекты)

Квалификация - определение пропускной способности соединения

При инсталляции сетей Gigabit Ethernet или передаче голоса по IP (VoIP), необходимо удостовериться, что существующий кабель поддерживает требования пропускной способности. Даже если кабельная проводка уже была сертифицирована, ввиду перемещений, добавлений и изменений структуры, многие соединения могут не работать на желаемых скоростях. CableIQ подтвердит пригодность линии связи для передачи голоса по IP или 10/100/1000 BASE-T. Зная пропускные способности сети до начала модернизации, можно предотвратить длительные простои в будущем, и не тратить  время на сложный поиск неисправностей.

Определение повреждений кабеля тестером CableIQ

Тестер имеет встроенный рефлектометр для измерения длины линии. Чтобы проверить состояние линии на наличие неисправностей с помощью CIQ-100, не нужно быть специалистом по работе с сетями. Нужно просто включить переключатель в режим тестирования, и прибор графически отобразит целостность кабель, перепутанные пары, жилы в паре или между парами, короткое замыкание наличие обрыва кабеля или жил и расстояние до повреждения.

Исследование инфраструктуры и маркировка портов

Режим обнаружения CableIQ четко показывает, что находится в дальнем конце кабеля. Вы сможете понять подключен ли он к ПК или Коммутатору, какие скорости поддерживаются портом и направление передачи сигнала. Также можно использовать функцию мигания хаба с рабочего места, чтобы высветить соответствующий индикатор порта коммутатора.

Воспользовавшись удаленными идентификаторами (входят в комплект CIQ-KIT), можно определить сразу несколько нужных вам розеток. Эти небольшие устройства имеют индивидуальный порядковый номер и подключаются к розетке пользователя. Подсоединив тестер с другого конца линии, вы сможете идентифицировать нужный выход на патч-панеле.

Тестер имеет встроенный тональный генератор, который совместно со щупом IntelliTone (входит в комплект CIQ-KIT) служит для трассировки кабеля вдоль стен, отбора проводника из пучка, поиска нужного порта или розетки.

Тестирование динамиков с помощью CableIQ:

При использовании функции тестирования динамиков прибор CableIQ генерирует до 14 различных тонов, чтобы проверить подключенные динамики. Вы с легкостью проверите правильность подключения динамиков, переключаясь между левым и правым динамиком и изменяя фазировку.

(кабель для тестирования динамиков FL-CIQ-SPKR приобретается отдельно)

 Отчеты о тестировании Fluke Networks CableIQ:

Благодаря связи с ПК через mini USB порт и специальному программному обеспечению (идут в комплекте с прибором) Вы без труда сможете сформировать отчет о тестировании линии. В отчете будет отображена общая длина кабеля, схема разводки проводников, пропускная способность линии, наличие неисправностей, информация о том, кто подготовил отчет (можно вставить логотип своей компании) и заказчике. Отчет может быть выполнен на разных языках, включая русский.
