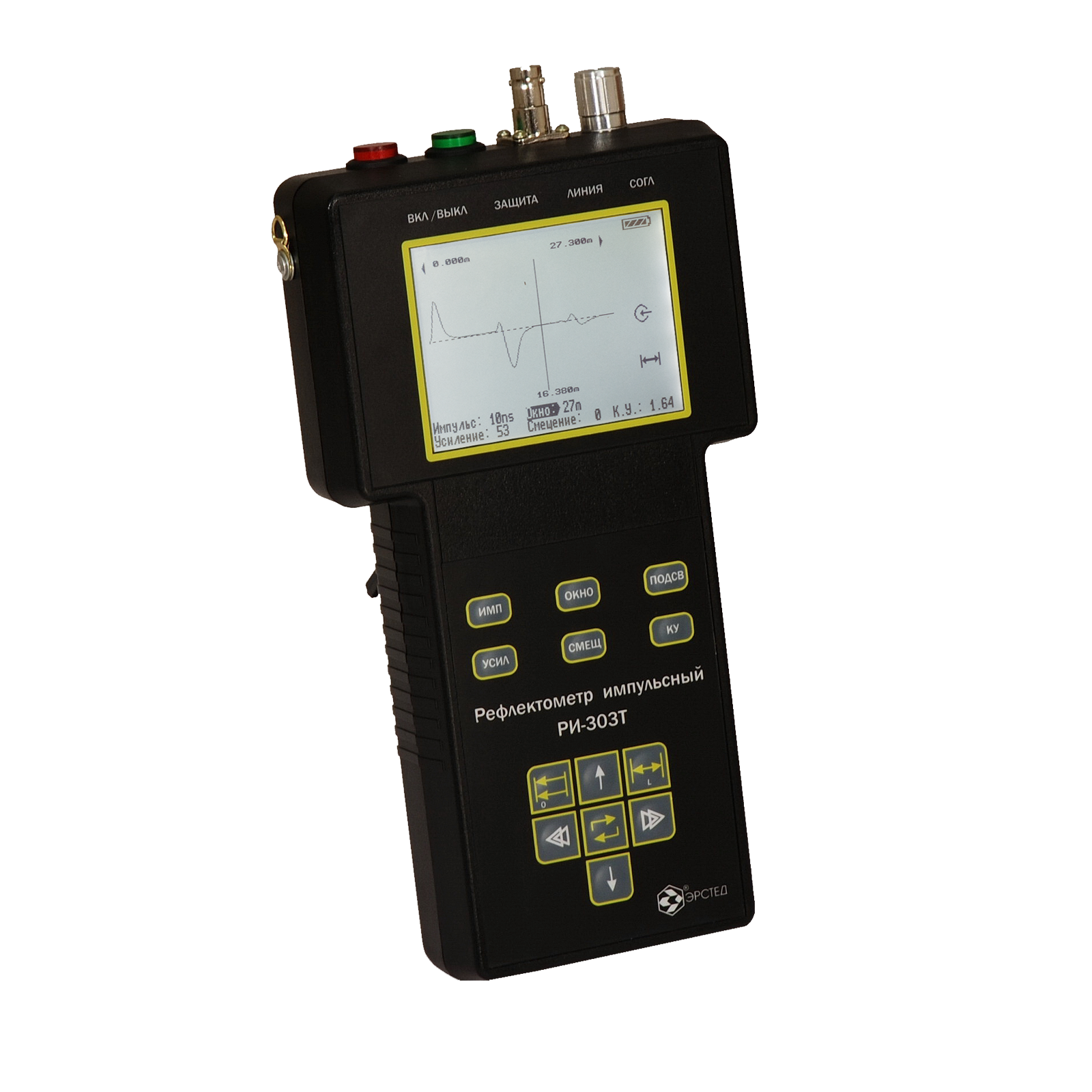

ЭРСТЕД РИ-303ТМ «СТРИЖ» - рефлектометр-тестер портативный

Технические характеристики Эрстед РИ-303ТМ

Применение ЭРСТЕД РИ-303ТМ «СТРИЖ»

РИ-303ТМ «СТРИЖ» позволяет определять следующие повреждения в кабельных сетях:

• обрывы одной или нескольких жил;
• короткие замыкания и низкоомные дефекты (менее 1 кОм);
• дефектные пайки и муфты;
• неисправные усилители;
• наличие и место установки ответвителей;
• замокшие участки или участки с повышенной влажностью.

Рефлектометр-тестер РИ-303TМ «СТРИЖ» служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

Компактный рефлектометр РИ-303ТМ «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

РИ-303ТМ «СТРИЖ» может использоваться для определения длины кабеля при его производстве, складировании и торговле.

Опции и аксессуары для ЭРСТЕД РИ-303ТМ «СТРИЖ»

Импульсный портативный рефлектометр-тестер ЭРСТЕД РИ-303ТМ «СТРИЖ» – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии. Прибор имеет встроенную защиту от напряжения в кабеле. Небольшие габариты и вес делают РИ-303ТМ «СТРИЖ» особенно удобным для работы в стесненных условиях кабельных колодцев, а высокие точностные характеристики позволяют эффективно применять его как в ближней так и в дальней зонах.

Особенности РИ-303ТМ «СТРИЖ»

• Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек
• Измерение в реальном масштабе времени
• Максимальная дальность до 4,8 км
• Разрешение по дальности 12,5 см на всём диапазоне измерений
• Подавление асинхронных помех
• Цифровая установка параметров контролируемых линий и всех настроек прибора
• Возможность детального рассмотрения любого участка рефлектограммы
• Цифровая индикация расстояния до любого участка рефлектограммы
• Цифровая индикация расстояния между любыми участками рефлектограммы
• Встроенная защита входа прибора по напряжению
• Сохранение рефлектограммы в энергонезависимую память прибора с целью сравнения ее с очередной рефлектограммой
• Расширенная входная полоса частот, что позволяет уверенно работать на коротких участках и различать рядом расположенные неисправности на расстоянии между ними до 1,5 – 2 метров

Комплект поставки

• Рефлектометр импульсный РИ-303TМ «СТРИЖ» – 1 шт.
• Аккумулятор типа AA (Ni-Mh, 1,2 В, 2700 А*ч) – 4 шт.
• Зарядное устройство для аккумуляторов типа AА – 1 шт.
• Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 1 шт.
• Руководство по эксплуатации – 1 шт.
• Ремень для переноски – 1 шт.
