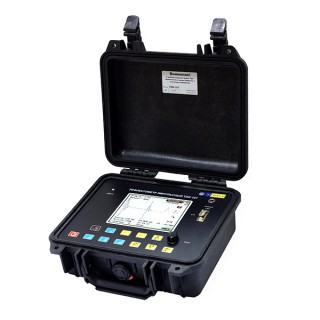

ЭРСТЕД TDR-107 «СТРИЖ-С» - рефлектометр импульсный для силовых линий

Назначение TDR-107 "СТРИЖ-С"

Прибор TDR-107 "СТРИЖ-С" предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом.

Первичная поверка рефлектометра включена в стоимость прибора.

Импульсный метод (TDR)

Наиболее точный и безопасный режим - эффективен для диагностики низкоомных повреждений (менее 1 кОм) и коротких замыканий, поиска обрывов кабельной линии:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

В приборе реализован метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Зондирующий и отраженные импульсы наблюдаются на экране, масштабируемом по дальности и по их виду судят о характере неоднородности линии.

Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

Импульсно-дуговой метод (Arc-Reflection)

Локализация замыканий с высоким сопротивлением в месте дефекта обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является импульсно-дуговой метод.

Сущность импульсно-дугового метода заключается в том, что с помощью генератора высоковольтных импульсов ГВИ в месте повреждения кабеля создается кратковременная электрическая дуга, низкое сопротивление которой отражает зондирующий импульс рефлектометра.

Метод не требует предварительного прожига изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.

Область применения TDR-107 "СТРИЖ-С"

Импульсный рефлектометр TDR-107 "СТРИЖ-С" применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• для определения длины кабеля при его производстве, складировании и торговле.

Особенности TDR-107 "СТРИЖ-С"

• Возможность применения двух основных современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод и импульсно-дуговой метод.
• Измерение в реальном масштабе времени.
• Подавление асинхронных помех.
• Отображение рефлектограмм на 5.7″ дисплее с разрешением 320х240 точек.
• Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
• Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия.
• Максимальная дальность - 50 км.
• Режим сравнения с рефлектограммой из памяти прибора режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
• Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
• Возможность обмена данными с ПК.
• Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

• Рефлектометр импульсный TDR-107 "СТРИЖ-С" - 1 шт.
• Зарядное устройство - 1 шт.
• Кабель соединительный 1,5 м - 2 шт.
• Кабель соединительный 0,5м - 2 шт.
• Руководство по эксплуатации TDR-107 "СТРИЖ-С" - 1 шт.
• Программное обеспечение доступно для скачивания с сайта АО "ЭРСТЕД"
• Сумка для аксессуаров - 1 шт.
• COM-кабель для подключения к ПК - 1 шт.
