Сварочный аппарат DVP-740

Проверенный временем, надежный и простой аппарат для сварки оптических волокон от компании NanJing DVP OptoelectronicTECH. CO., LTD.

Благодаря простой конструкции аппарат DVP-740 имеет очень низкую цену.

Аппарат DVP-740 компактный и легкий, имеет защиту для эксплуатации в полевых условиях.

Преимущества DVP-740

Дружественный интерфейс

• Цветной поворотный ЖК-экран
• Удобное меню оператора
• Работа с двух сторон от аппарата

Надежность в полевых условиях

• Защита от падений и ударов
• Аккумулятор для автономной работы
• Большой диапазон условий эксплуатации

Многофункциональность

• Универсальные держатели волокна
• Сварка пигтейлов, патчкордов, DROP-кабеля
• Подходит для подвариваемых коннекторов SOC

Обзор сварочного аппарата DVP-740

Сварочный аппарат DVP-740 выпускает китайская компания Nanjing DVP Optoelectronics Technology Co., Ltd. Компания DVP была основана в 2003 году, в том же году был произведен первый сварочный аппарат DVP-700. Это достаточно серьезный возраст для такой компании, что подтверждает большой опыт в разработке и производстве сварочных аппаратов для оптического волокна. Компания имеет сертификат менеджмента качества ISO9000, а сварочные аппараты успешно проходили сертификацию по стандартам CE и RoHS и поставляются в разные страны мира.DVP-740 KIT является в настоящий момент основной моделью и может работать со всеми основными типами оптических волокон, в том числе с нечувствительными к изгибу (G.657), с легированными эрбием (EDF), со смещенной дисперсией (DS и NZDS). DVP-740 давно продается в России и является одним из самых массовых благодаря низкой цене, хорошему качеству сварки, высокой надежности и компактному удобному кейсу. Популярность аппарата привела к тому, что его можно встретить на российском рынке под другими названиями, что не оказывает никакого влияния на начинку и производительность.

Внешний вид

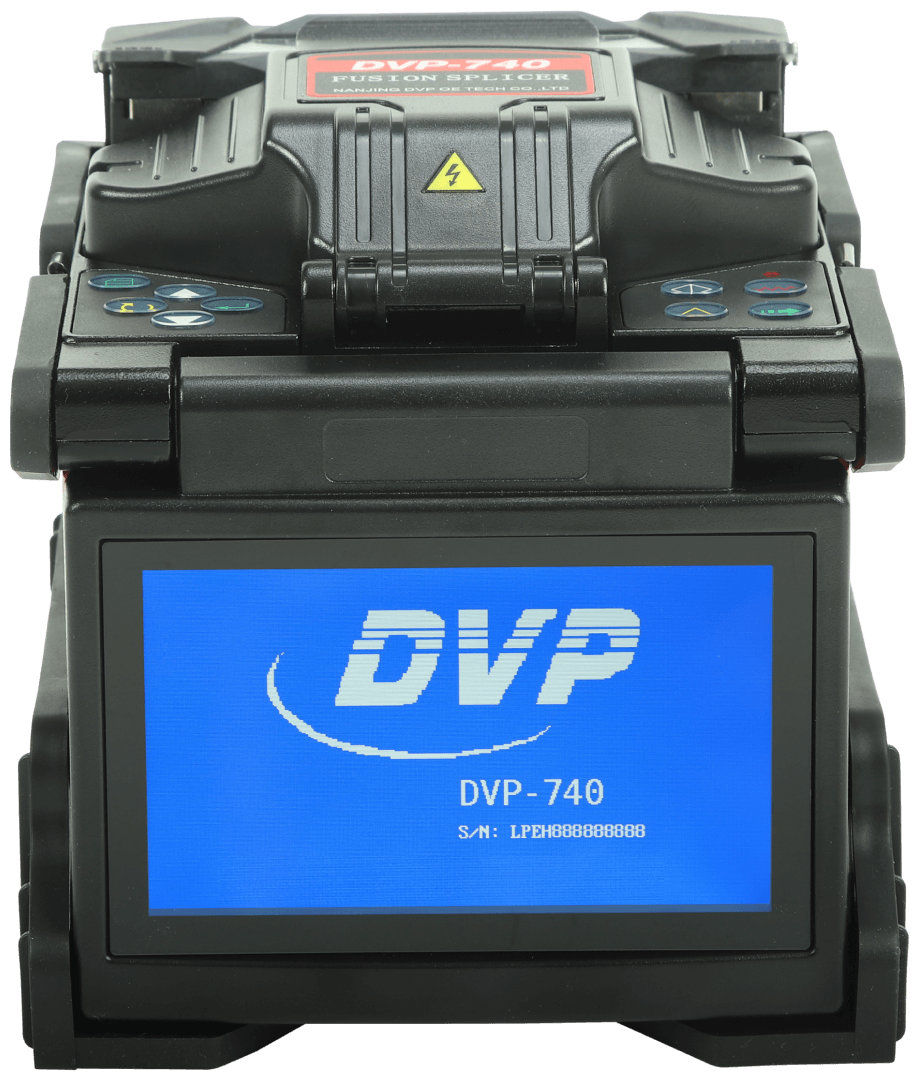

Аппарат DVP-740 имеет классическую форму в виде кубика с небольшим различием по длине, ширине и глубине. На корпусе закреплена резиновая защита от падения и ударов. Защита выступает вперед за панель корпуса примерно на 2 см, что обеспечивает дополнительную защиту экрана в нижнем положении. Ветрозащитная крышка откидывается вперед, не загораживая кнопки управления, размещенные на верхней панели корпуса. Ветрозащитная крышка имеет плоскую поверхность, на которой можно разместить скалыватель при работе в полевых условиях.

Поворотный экран имеет размер 4,3 дюйма и регулируется по углу наклона на 180 градусов. По умолчанию в сварочном аппарате DVP-740 выбрана ориентация изображения для нижнего положения экрана. При использовании верхнего положения экрана ориентация изображения меняется через меню прибора. На экране находится транспортировочная защитная пленка.

Кнопки управления находятся на верхней панели и разделены на два блока – левый отвечает за навигацию в меню, правый управляет процессами сварки и термоусадки. На правой боковой панели находится тумблер включения/выключения, разъем питания и разъем мини-USB для подключения к компьютеру. На задней панели размещен шильдик с информацией о модели, серийном номере и дате выпуска аппарата DVP-740 KIT. На аппарате установлен ремешок для переноски, который крепится с помощью металлических карабинов за две металлические проушины.

Кейс

Аппарат упакован в пластиковый кейс желтого цвета с ручкой и двумя защелками в стиле многофункциональных защитных кейсов пеликан. На кейсе есть клапан для выравнивания давления внутри и снаружи. В кейсе четыре ниши. Центральная ниша предназначена для размещения самого сварочного аппарата. Пространство над аппаратом обклеено поролоном для дополнительной защиты. Передний небольшой отсек удобен для размещения небольших документов и краткого руководства пользователя. Две большие боковые ниши используются для хранения сетевого адаптера, скалывателя, инструментов и запчастей для сварочного аппарата DVP-740. Там остается достаточно места для размещения дозатора со спиртом, салфеток и коробки с КДЗС. Плоская верхняя крышка позволяет разместить сварочный аппарат на кейсе.

Комплектация сварочного аппарата DVP-740

Аппарат DVP-740 имеет стандартную комплектацию с необходимыми аксессуарами для работы:

• Сварочный аппарат DVP-740 с установленным ремешком;
• Сетевой адаптер и сетевой шнур;
• Запасные электроды на DVP-740;
• Скалыватель с контейнером для сбора осколков в полужестком кейсе;
• Пластиковый кейс для транспортировки;
• Лоток для охлаждения КДЗС;
• Стриппер CFS-3 для зачистки волокна;
• Стриппер для дроп-кабеля;
• Инструкция на русском языке (брошюра);
• Краткое руководство на русском языке;
• Комплектовочная ведомость.

Основные параметры

Аппарат DVP-740 обеспечивает следующие потери на сварном соединении - 0.02 дБ (SM), 0.01 дБ (MM), 0.04 дБ (DS), 0.04 дБ (NZDS). Универсальные прижимы позволяют работать с любым типом оболочки волокна до 3 мм, в том числе с дроп-кабелем. Длина зачищенного сколотого волокна может быть в диапазоне от 8 до 22 мм, что достаточно для всех основных применений в области телекоммуникаций при работе с гильзами КДЗС от 40 до 60 мм. При этом печка позволяет использовать КДЗС в диапазоне от 20 до 60 мм. В сварочном аппарате DVP-740 есть тест сварного соединения на разрыв с нагрузкой 2 Н. Несмотря на форму корпуса в виде кубика, аппарат имеет небольшой вес (1,95 кг) и размеры. Меню аппарата имеет, в том числе, русский язык, который сразу настроен для удобства пользователя.

Электропитание DVP-740

Питание аппарата осуществляется от встроенной батареи Li-Ion емкостью 5 200 мАч. Зарядка батареи производится прямо в аппарате, причем оператор может продолжать работу в процессе зарядки. Сетевой адаптер универсальный, рассчитан на любую сеть в диапазоне 100…240 В и частоту 50/60 Гц.

Узел сварки

автоматическом сварочном аппарате DVP-740 KIT используется простая и проверенная временем конструкция с четырьмя моторами для юстировки волокон. Под ветрозащитной крышкой установлены универсальные прижимы с магнитными крышками для всех типов оболочки волокна, в том числе и для дроп-кабеля. Для подсветки места сварки используется яркий светодиод белого цвета. В аппарате установлена стандартная для таких приборов система просмотра волокон с помощью двух камер и зеркал на нижней стороне ветрозащитной крышки. Для сварки применяются распространенные электроды 2-20, которые есть у многих производителей сварочных аппаратов. Конструкция узла крепления электродов позволяет пользователю менять их самостоятельно без использования инструментов. Вы можете купить электроды DVP-740 у нас, предлагаем оригинальную продукцию от производителя.

Термоусадочная печка

DVP-740 имеет простую и надежную печку для термоусадки КДЗС. На крышке размещены два ушка для автоматического закрывания при укладке волокна. Для удобства пользователя есть разметка для укладки КДЗС 20, 40 и 60 мм. За печкой предусмотрено крепление для быстрой установки лотка для охлаждения усаженных КДЗС.

Включение и начало работы

Для работы DVP-740 нужно достать из кейса. Аппарат включается и выключается с помощью тумблера на правой боковой поверхности корпуса. После включения на экране появляется логотип производителя, модель сварочного аппарата и его серийный номер. Дальше аппарат переходит в режим сварки и предлагает сразу выполнить тест дуги. На экране отображается выбранная программа сварки, программа печки, изображения волокна по осям X и Y, текущее время и заряд батареи, а также кнопки, которые доступны в данный момент для управления.

Дополнительные возможности DVP-740

• Тест дуги;
• Диагностика на пыль;
• Спящий режим;
• Обжиг электродов;
• Тест на разрыв.
