Технические характеристики ILSINTECH SWIFT KF4A
| Параметр |
Описание |
| Сварка | |
| Способ выравнивания волокон | IPAAS (Активная V- канавка) |
| Калибровка дуги | автоматически |
| Типы волокон | SM (G652, G657), NZDS (G655), DS (G653), MM (G651) |
| Количество одновременно свариваемых волокон | одно |
| Диаметр свариваемых волокон | 125 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 150 мкм – 3 мм |
| Количество программ сварки | 300 шт |
| Определение потерь на сварке | доступно |
| Средние потери на сварном соединении | SMF: 0.02 дБ; MMF: 0.01 дБ; DSF: 0.04 дБ; NZDSF: 0.04 дБ |
| Коэффициент отражения от сварного соединения | > -60 дБ |
| Типмчное время сварки SM волокна | 7 сек |
| Длина зачищенного волокна после скола | 5 – 16 мм |
| Сохранение результатов сварки | 5000 результатов сварки + 5000 изображений сварного соединения |
| Механический тест на прочность | 1.96N – 2,25N (196 – 225г) |
| Цикл жизни электродов | более 3000 сварок |
| Термоусадка | |
| Количество программ термоусадки | 100шт |
| Типичное время термоусадки | 13 сек (для КДЗС 60 мм) |
| Применяемые типы КДЗС | 60 мм, 40 мм, 32 мм, 28 мм |
| Отображение результатов | |
| Камеры | 2 CMOS камеры, цветной LCD дисплей 3,5” |
| Увеличение места сварки | X/Y 130X; MAX: 260X |
| Питание | |
| Аккумулятор | Li-ion аккумуляторная батарея, 14,8В, 3400мАч |
| Адаптер для зарядки батареи от сети переменного тока | 100 ~ 240V AC |
| Количество циклов сварка/термоусадка от одного заряда батарей | 200 циклов |
| Дополнительные функции | |
| Источник красного света | Опционально может быть вмонтирован в корпус сварочного аппарата |
| Измеритель оптической мощности | Опционально может быть вмонтирован в корпус сварочного аппарата |
| Термостриппер | вмонтирован в корпус сварочного аппарата |
| Прецизионный скалыватель | вмонтирован в корпус сварочного аппарата |
| Помпа для спирта | вмонтирован в корпус сварочного аппарата |
| Общие параметры | |
| Внешние интерфейсы | USB |
| Защита корпуса | ветер: до 15м/сек, пыль, вода, удар |
| Рабочая высота над уровнем моря | 0 ~ 5000 м |
| Рабочая температура | От -10 до 50°C, при влажности до 95% |
| Влажность | 0~95% без конденсации |
| Температура хранения | От -40 до 80°С |
| Габариты | 132 х 212 х 73 мм (с защитными накладками) |
| Вес (с батареями) | 1,5 кг |
Комплект опций для сварочного аппарата ILSINTECH KF4A
| Наименование | Модель |
| Дополнительный оптический модуль (Измеритель оптической мощности и визуализатор повреждений | |
| Аккумуляторная батарея |
KF-3400
|
| Сменное лезвие для скалывателя | Il-BI-05 |
| Сменные электроды для сварочного аппарата | IL-EI-24 |
| Адаптер питания от прикуривателя | IL-K7-DC Charger |
| Зажим для печки | IL-SC-01 |
| Рабочий стол (система ремней) | IL-Swift-F1-WK |
| Мягкая сумка для транспортировки | ILST-SS03(L)(Soft Case) |
| Держатель волокна в буфере 250 мкм для сварочных аппаратов Ilsintech серии S (1 шт) | IL-HS-250 |
| Держатель волокна в плотном буфере 900 мкм для сварочных аппаратов Ilsintech серии S (1 шт) | IL-HS-900 |
| Держатель волокна в плавающем буфере 900 мкм для сварочных аппаратов Ilsintech серии S (1 шт) | IL-LS-900 |
| Ilsintech HS-2.5 - держатель кабеля диаметром 2-3мм для сварочных аппаратов серий S и K | IL-HS-2.5 |
| Держатель дроп-кабеля (INDOR) для сварочных аппаратов Ilsintech серии S (1 шт) | IL-HS-IN |
| Держатель коннектора SC/FC для сварочных аппаратов Ilsintech серии HF4 ( 1 шт) | IL-HF4-SC/FC |
| Держатель коннектора ST для сварочных аппаратов Ilsintech серии HF4 ( 1 шт) | IL-HF4- ST |
| Держатель коннектора LC для сварочных аппаратов Ilsintech серии HF4 ( 1 шт) | IL-HF4-LC |
| Подвариваемые Splice-On коннекторы |
IL-FC-APC-2х3mm IL-FC-APC-900mkm IL-FC-UPC-2х3mm IL-FC-UPC-900mkm IL-LC-APC-2mm IL-LC-APC-900mkm IL-LC-UPC-2mm IL-LC-UPC-900mkm IL-SC-APC-2х3mm IL-SC-APC-900mkm IL-SC-UPC-2х3m IL-SC-UPC-900mkm IL-ST-UPC-2х3mm IL-ST-UPC-900mkm |
| КДЗС |
kdzs-45 |
| Ручной стриппер |
PT-1162
|
| Коробка для ЗИП |
IL-Multibox
|
| Кисть для чистки сварочного аппарата (большая) |
IL- BigBrush
|
| Кисть для чистки сварочного аппарата (малая) |
IL- SmallBrush
|
| Пинцет Ilsintech для работы с оптическим волокном | IL-Tweezer |
| Набор для чистки | GT-CFK1003 |

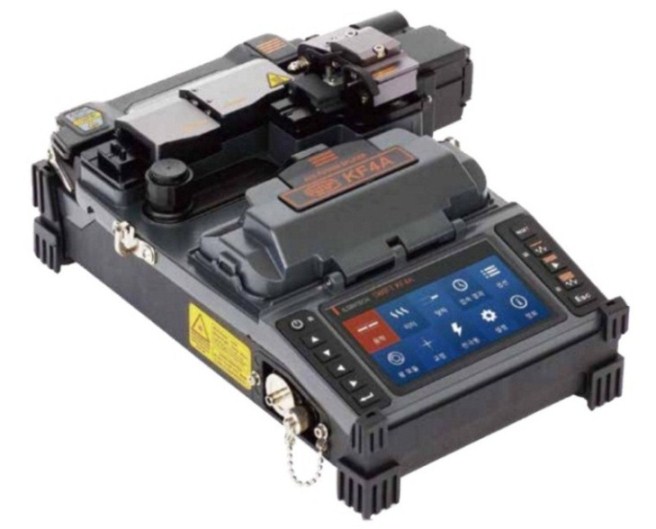

ILSINTECH SWIFT KF4A- многофункциональный сварочный аппарат. Он предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна. Кроме сварки оптических волокон, аппарат имеет средства для их “прозвонки” и измерения оптической мощности.
Ilsintech SWIFT KF4A компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика (опция).
Как и другие модели сварочных аппаратов ILSINTECH, SWIFT KF4A способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST.
Особенности сварочного аппарата ILSINTECH SWIFT KF4A
- 5 инструментов для сращивания оптических волокон в одном корпусе: сварочный аппарат, скалыватель, термостриппер, помпа для спирта, печь для термоусадки гильз
- высокая точность сведения волокон по активной V-канавке
- автоматическая подстраиваемая к условиям окружающей среды и износу электродов в режиме реального времени калибровка электродов
- вмонтированные диагностические средства: измеритель оптической мощности, визуализатор повреждений (Опция PCT/KR2013/001243)
- обновление ПО через Internet посредством ПО DataSync
- ударо защищенный корпус (защита с 5-ти сторон от падения с высоты 76 см)
- влагозащита IPx2; пылезащита IP5x
- поддержка технологии подваривания коннекторов Splice-On
Комплект поставки сварочного аппарата ILSINTECH SWIFT KF4A
| Сварочный аппарат SWIFT KF4A в комплекте со скалывателем, термостриппером и др. | 1 шт |
| Аккумуляторная батарея IL-KF-3400 | 1 шт |
| Адаптер питания FY1701000 | 1 шт |
| Кисть | 1 шт |
| Запасные электроды IL-Swift-F1-EI-24 | 1 пара |
| Кейс для транспортировки (HC-11) | 1 шт |
| Держатель волокна | 1 пара |
| Лоток для приема горячих КДЗС CT-01 (40мм) | 1 шт |
| CD диск с руководством по эксплуатации и ПО | 1 шт |
| Ключ внутренний шестигранник | 1 шт |
| Пинцет | 1 шт |
УСТАНОВКА SPLICE-ON КОННЕКТОРА IL-SC-UPC-900MKM ПРИ ПОМОЩИ СВАРОЧНОГО АППАРАТА ILSINTECH KF4A
