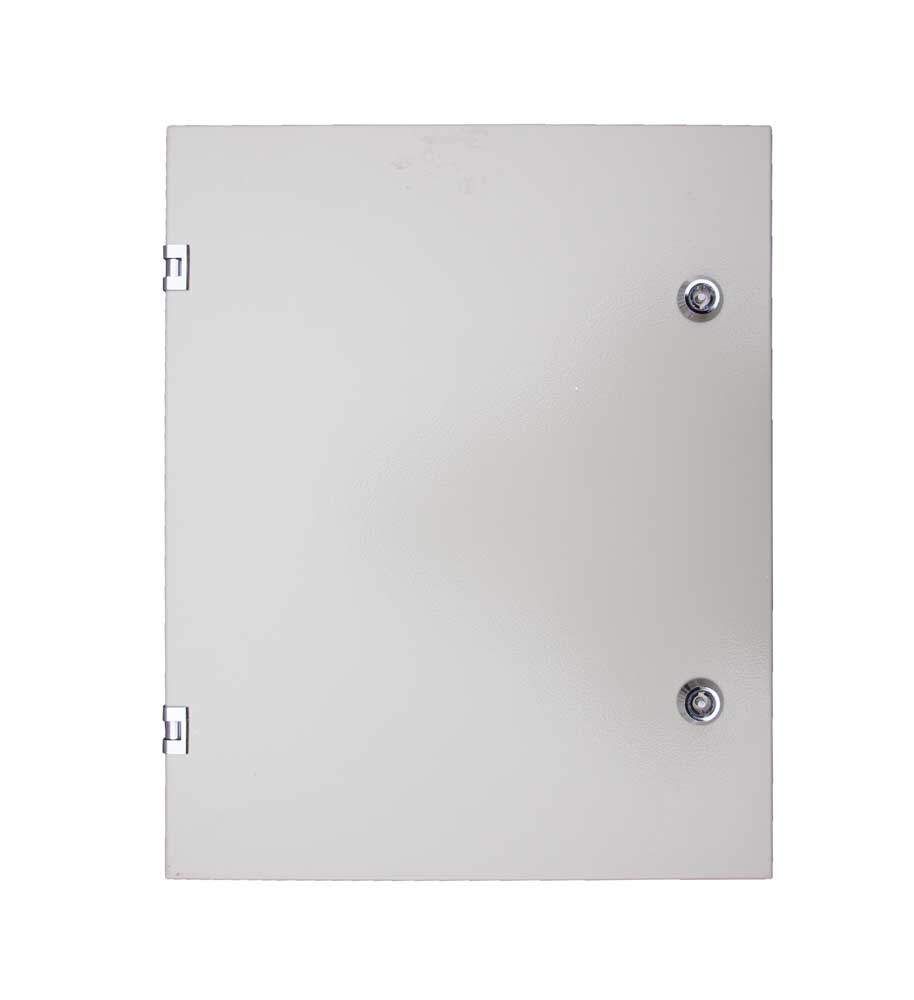

Кросс ВОКС-УБ-192(6К) с кронштейном (корпус)

Уличный оптический распределительный шкаф (УОРШ) серии ВОКС-УБ используется в многоквартирных жилых домах при строительстве сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру» в городских районах индивидуального жилищного строительства («частный сектор»), в сельских поселениях, в коттеджных и дачных поселках, и т.п. По внутреннему устройству конструктивно аналогичен ШКОН-КПВ-192(6).

Имеет уличное всепогодное исполнение с пылевлагозащищенностью на уровне IP55.

Корпус шкафа изнутри оклеен теплоизоляционным материалом для предотвращения термоудара при резком изменении температуры.

УОРШ этого типа устанавливаются вне помещений на опорах и стенах.

Особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

Оптические кабели вводятся в шкаф через отверстия выбивного типа в нижней стенке. В состоянии поставки отверстия заглушены. При монтаже заглушки выбиваются по числу вводимых кабелей. В отверстиях устанавливаются фитинги.

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.

В закрытом положении кроссовые модули защелкиваются один за другой.

При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.
